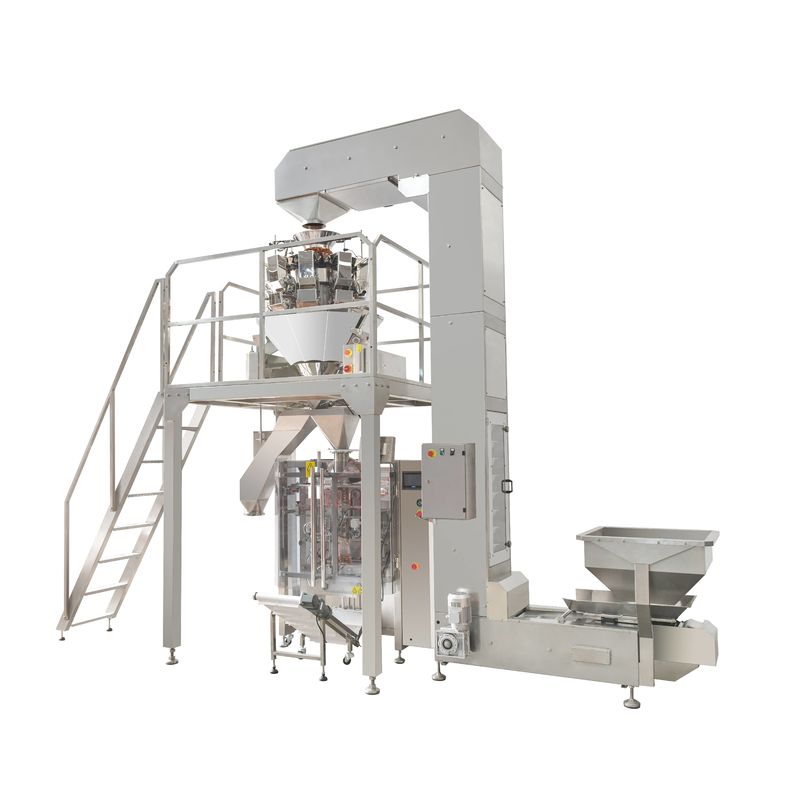

Máquina automática de pesaje y embalaje de gránulos 100-3000g

Sistema integrado de pesaje y embalaje automático, 100-3000 g de embalaje, embalaje y codificación automáticos

Línea de pesaje y embalaje de bolsas grandes totalmente automática

1.1DQ750 Máquina de embalaje de sellado trasero de bolsas grandes totalmente automática (304 host)

Materiales de envasado: comprimidos granulares, productos irregulares que son fáciles de pesar

Rango de embalaje: 500-2000 g (dependiendo del material de embalaje)

Velocidad de envasado: 15-35 bolsas/min (dependiendo de la situación del material de envasado)

Ancho de la película de embalaje: 630 mm (aplicable a una anchura máxima de la película de 752 mm)

Capacidad de fabricación de bolsas: 200 ≤ W ≤ 365 mm x L ≤ 390 mm (longitud longitudinal del sellador 400 mm)

Método de sellado: sellado lateral trasero

Ancho de sellado vertical: 12,5 mm, línea recta (2 mm)

Ancho de sellado horizontal: 15 mm, con líneas rectas (espaciado de 2 mm)

Método de corte: corte de patrones (espaciado de 3 mm)

Método de tracción de bolsas: tracción de bolsas de cinturón doble (tracción de bolsas de motor servo de Inovance)

Método de sellado horizontal: sellado horizontal del cilindro

Puesta en marcha de las instalaciones de ensayo

Presión de la fuente de gas: 6 kg Consumo de gas: 2 m3/min

Película de embalaje: material de embalaje compuesto, como CPP/P

Características del producto: pantalla táctil a color Inovance 7'+PLC Inovance (lenguaje de operación chino e inglés), con función de aviso de error y auto-diagnóstico, dos controles de temperatura PID (Omron),Servo motor de empuje de bolsas, cilindro con componentes neumáticos taiwaneses "AIRTAC", acero inoxidable 304 en contacto con materiales.

Incluida la configuración:

◇ Equipado con una pistola de aire limpiador

◇ Función de conteo (puede utilizarse para apagar el paquete fijo)

◇ Dispositivo de escape

◇ Función de hacer bolsas vacías

◇ Reservar e instalar una máquina de transferencia de calor para imprimir y codificar

Configuración opcional del host:

1.2D03 Máquina de impresión y codificación por transferencia de calor

Especificación: tipo intermitente D03S

Cabeza de impresión: 32 mm-300 dpi

Área de impresión: 32 mm * 60 mm

longitud de la cinta: 500 m

Ancho de la cinta: 22 mm - 33 mm

Velocidad de impresión: se puede ajustar entre 6 y 20 metros

Frecuencia de impresión: < 300 veces/minuto

Interfaz de comunicación: USB, RS232, Ethernet

Fuente de alimentación: AC100V-240V 50/60Hz

Potencia: 200 W

Temperatura del entorno de trabajo: 0-40 grados Celsius

Humedad relativa: 10% -95% (sin condensación)

Fuente de aire: 6 Bar/90 psi (máximo)

Peso: 8.5 kg cuerpo impreso, 2.0 kg caja de control

Tamaño de impresión: 188 mm * 190 mm * 180 mm

El tamaño de la caja de control: 175 mm * 235 mm * 110 mm

1.3 D05 Máquina de impresión y codificación por transferencia térmica

Especificación: tipo intermitente D05S

Cabeza de impresión: 53 mm-300 dpi

Área de impresión: 53 mm * 70 mm

longitud de la cinta: 600 mm

Ancho de la cinta: 35 mm - 55 mm

Velocidad de impresión: se puede ajustar entre 6 y 20 metros

Frecuencia de impresión: < 300 veces/minuto

Interfaz de comunicación: USB, RS232, Ethernet

Fuente de alimentación: AC100V-240V 50/60Hz

Potencia: 200 W

Temperatura del entorno de trabajo: 0-40 grados Celsius

Humedad relativa: 10% -95% (sin condensación)

Fuente de aire: 6 Bar/90 psi (máximo)

Peso: 9.5 kg de cuerpo impreso, 2.0 kg de caja de control

Tamaño de impresión: 210 mm * 210 mm * 180 mm

El tamaño de la caja de control: 175 mm * 235 mm * 110 mm

1.4 CSD450 cinta transportadora terminada (tipo 304)

Medida de la balanza combinada por ordenador:

2.2Escala de combinación de computadora de 10 cabezas 2.5L totalmente automática

Material de embalaje: rebanadas de hierbas medicinales chinas

Rango de peso único: 10 g~2000 g/bolsa

Error medio por bolsa: 0,2-0,4 g

Rango de exactitud de pesaje: 0,5 g-1, 5 g

Número de cabezas de pesaje: 10

Capacidad de las tolvas: 2500 ml

Método de conducción: motor paso a paso

Velocidad de embalaje: sincronizada con la velocidad de la máquina de embalaje

Especificación de potencia: 220V/50HZ 2kw

Material del cuerpo: acero inoxidable 304

Material del cubo de escala: acero inoxidable plano 304

Introducción de las funciones:

Los componentes principales están hechos de acero inoxidable, que es limpio e higiénico.

◇ De acuerdo con las características del objeto medido, el ángulo de apertura del motor se puede ajustar libremente para lograr un pesaje preciso y de alta velocidad;

◇ Se pueden colocar varios cubos que se pueden combinar en el peso objetivo para ser descargados secuencialmente, lo que resuelve eficazmente el problema del bloqueo del material;

◇ Función de estadística automática de datos poderosa, que registra el peso total, el número total de paquetes, la tasa de calificación y otros indicadores de cada lote de producción;

◇ Se utilizan sensores de pesaje digitales de alta precisión para una medición precisa, y se pueden seleccionar sistemas operativos de pantalla LCD en varios idiomas, como el chino o el inglés;

◇ El tipo de pesaje, el reabastecimiento de material, no limitado por interruptores fotoeléctricos, y el peso de reserva de los materiales en la máquina principal de vibración se pueden ajustar libremente;

◇ Control inteligente de la placa de vibración del alambre, vibración de parada automática cuando no hay material, y arranque automático cuando hay material.

Equipo estándar:

◇ Plataforma de acero inoxidable (incluyendo barandillas y escaleras dobles)

Dispositivo opcional:

2.2 Alimentador neumático (excepto para pesar productos no conformes)

2.3 Revestimiento combinado contra el polvo (con extracción de polvo del ventilador, estándar con manguera de 10 metros)

Material de elevación:

3.1 Elevador de material de cubo tipo Z (304 material)

Capacidad de transporte: 0-3 m3/h (calculado sobre la base de un factor de carga de 0,5)

altura del puerto de descarga: corresponde a la altura de la tolva del dispositivo de medición

Especificación: Tipo Z

Las demás partes de las máquinas y aparatos del capítulo 85

Cadena: acero inoxidable 304

Material del cubo de elevación: PP, capacidad total 1,8 L

Motor de reducción: engranaje de gusano y motor de reducción del engranaje de gusano

Material del cuerpo: acero inoxidable 304

Potencia total: 750 W

Fuente de alimentación: de una sola fase 220V/50Hz

Control: equipado con una caja de control, regulación de velocidad de frecuencia variable

El sistema de alimentación por vibración CSZ-10B (tipo 304)

Parámetros técnicos:

◇ Material de soporte y material de las tolvas: acero inoxidable 304

◇ Volumen de las tolvas de material: 60L

◇ Potencia de toda la máquina: 150 W

◇ Fuente de alimentación: 220V/50Hz de una sola fase

◇ Peso de toda la máquina: 60 kg

Configuración opcional:

3.1Dispositivo de apertura de ranura por vibración (equipado con bandeja receptora de material)

Función: Filtrar el polvo fino o los materiales triturados

Diámetro del orificio: Φ 2-8 mm (norma con 1 especificación)

Método de disposición: disposición en diagonal de 45 grados

3.2Dispositivo de succión de hierro (instalado en la salida de la ranura de vibración)
