50-100 bolsas/min Máquina automática de pesaje y embalaje 2.5KW

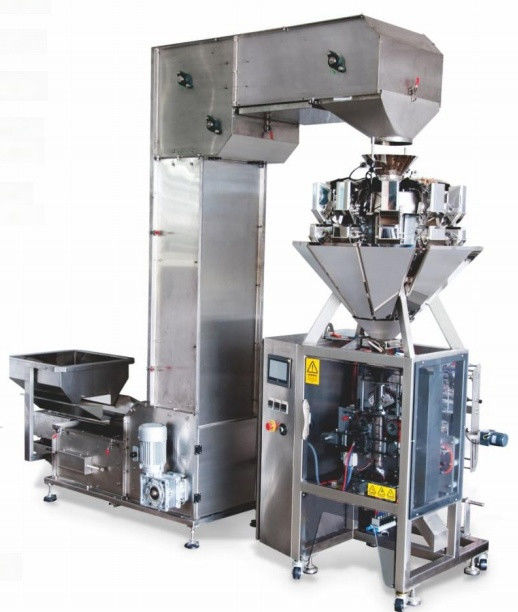

Sistema integrado de pesaje y embalaje automático

Flujo del proceso:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Máquina de embalaje de dosis pequeñas de alta velocidad totalmente automática e inteligente

Parámetros técnicos de la máquina de embalaje:

Materiales de embalaje: partículas, tabletas y artículos irregulares que son fáciles de pesar

Capacidad del embalaje: 1-30 g

Velocidad de embalaje: 50-100 bolsas/min (dependiendo de la longitud de la bolsa de embalaje y de las condiciones del material)

Capacidad de fabricación de bolsas: 50 ≤ W ≤ 150 mm × L ≤ 230 mm

Película de embalaje: ≤ 320 mm

Tamaño de la bolsa: TBD

Ancho de la película de embalaje: a determinar

Forma de sellado: sellado trasero

Forma de sellado vertical: sellado lateral (acción única)

Ancho de sellado trasero: 10 mm de grano recto

Ancho de sellado horizontal: todo el ancho del molde de sellado horizontal es de 20 mm, con líneas rectas (espaciado de 2 mm)

Método de corte: corte dentado (sellado horizontal con un cuchillo en el centro, corte no independiente)

Control optoelectrónico: longitud de control del código de color o longitud de ajuste de pantalla táctil

Método de tracción de la bolsa: el servomotor impulsa la correa para tirar de la bolsa

Método de sellado horizontal: sellado horizontal por servomotor

Materiales de embalaje: materiales de embalaje compuestos

Fuente de alimentación: AC 220V/50HZ 2.5KW

Presión de la fuente de gas: 6 kg

Consumo de gas: 0,4 m3/min

Configuración básica:

7 "Pantalla táctil a color Inovance+PLC Inovance (lenguaje de operación chino), con comando de error y función de autodiagnóstico

Componentes neumáticos de Taiwan AIRTAC

Control de temperatura de Yudian (1 sello vertical, 2 sellos horizontales)

Inovación en el trazado de bolsas de motor servo

Sello horizontal del servomotor de innovación

Componentes eléctricos Schneider u OMRON

Las piezas expuestas de toda la máquina están hechas de acero inoxidable 304 o material de aleación de aluminio (excluidas las piezas móviles)

La parte en contacto con el material está hecha de acero inoxidable 304

Parámetros técnicos de la escala combinada:

Balanza combinada de microcomputadora impermeable de acero inoxidable de 0,5 L con 14 cabezas HX-A14

Parámetros técnicos:

Rango de peso: 1 a 200 g

Velocidad de pesaje: ≤ 110 bolsas/min (varía según el peso del embalaje y las características del material)

Rango de exactitud de pesaje: nivel X (0,5), aproximadamente ± 0,1-0,5 g (dependiendo de la situación del material)

Capacidad de las tolvas: 500 ml

Método de conducción: motor paso a paso

Material del cuerpo: acero inoxidable 304

Material de las tolvas de balanza: acero inoxidable plano 304.

La potencia de la fuente de alimentación: AC 220V/50HZ 1.5KW/10A

Impresión de transferencia de calor Máquina de codificación inteligente

Parámetros técnicos:

Cabeza de impresión: 32 mm de ancho, 300 dpi (12 puntos/mm)

Rango de impresión: 33 mm * 75 mm

Modo de impresión: intermitente

Frecuencia de impresión: ≤ 250 veces/minuto

Duración de la cinta: 600 m (duración máxima 1200 m)

Ancho de banda: 33 mm

Interfaz de comunicación: USB/suporta RS232, Ethernet dual, lector y escáner de tarjetas USB, protocolos de comunicación binarios y ASCII, Windows ® Driver, ZPL y simulación SATO

Fuente de alimentación: voltaje AC100V~240V

Potencia: 120 W

Temperatura del entorno de trabajo: 0-40 °C

Humedad relativa: 10% -95% (sin condensación)

0.5m fuente de aire 3/ Min

Impresión de peso: 4,8 kg, manija de control: 0,4 kg

Capacidad de transporte: 0-10 metros cúbicos por hora (calculado sobre la base de un coeficiente de carga de 0,5)

Alturas de las salidas: 3600 mm (dependiendo de la altura del equipo)

Las demás máquinas y aparatos, incluidos los aparatos de la partida 8471

Cadena: acero inoxidable 304

Material del cubo de elevación: PP, capacidad total de 2.2L

Tamaño de la ranura de vibración: 1000L x 280W x 100H

Material del soporte: plástico de pulverización de acero ordinario, material de la trampilla del material: acero inoxidable 304

Volumen de las tolvas: 60L

Control: Equipado con una caja de control, regulación de velocidad de frecuencia variable, incluido un dispositivo de nivel del condensador

Potencia de la fuente de alimentación: 220V 50Hz monofásico 750W

Peso total: 200 kg

Incluidas las funciones de eliminación de astillas (equipadas con varilla magnética y vibrador de sedimentos) y de detección y no detección de polvo:La eliminación de hierro se refiere a la absorción de objetos que contienen hierro en la barra de hierro cuando sale la tolva de alimentaciónEl deflector puede ser reemplazado, y los sin agujeros se utilizan para empacar materiales finos (como frutas pequeñas).

Diagrama de visualización de la máquina de codificación inteligente de impresión por transferencia de calor:
