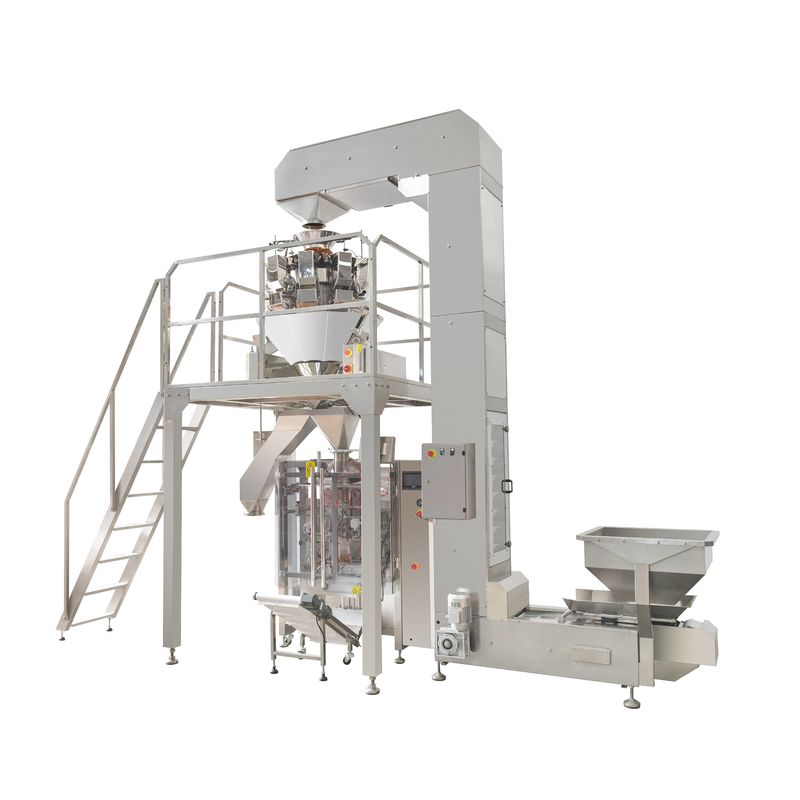

Escala de varias cabezas de pesaje vertical de grandes envases, 15-35 /min, partículas, artículos irregulares que
Flujo del proceso:
Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt
Parámetros técnicos:
Materiales de embalaje: partículas, comprimidos o artículos de peso irregular
Capacidad del embalaje: 100-2000 g
Velocidad de embalaje: 20-40 bolsas/min (dependiendo de la longitud de la bolsa de embalaje y de las condiciones del material)
Capacidad de fabricación de bolsas: 115 ≤ W ≤ 350 mm x L ≤ 310 mm (tirando una bolsa)
Película de embalaje: ≤ 750 mm
Tamaño de la bolsa: TBD
Ancho de la película de embalaje: a determinar
Forma de sellado: sellado trasero
Forma de sellado vertical: sellado lateral (acción única)
Ancho de sellado trasero: 10-15 mm de grano recto
Ancho de sellado horizontal: todo el ancho del molde de sellado horizontal es de 20 mm, con líneas rectas (espaciado de 2 mm)
Método de corte: corte dentado (sellado transversal con un cuchillo en el centro, corte no independiente)
Control optoelectrónico: longitud de control del código de color o longitud de ajuste de pantalla táctil
Método de tracción de la bolsa: el servomotor impulsa la correa para tirar de la bolsa
Método de sellado horizontal: sellado neumático horizontal
Materiales de embalaje: materiales de embalaje compuestos
Fuente de alimentación: CA 220V/50HZ 4,5 kW
Presión de la fuente de gas: 6 kg
Consumo de gas: 0,6 m3/min
Configuración básica:
7 "Pantalla táctil a color Inovance+PLC Inovance (lenguaje de operación chino), con comando de error y función de autodiagnóstico
Componentes neumáticos de Taiwan AIRTAC
Control de temperatura de Yudian (1 sello longitudinal, 2 sellos transversales)
Inovación en el trazado de bolsas de motor servo
Componentes eléctricos Schneider u OMRON
Las piezas expuestas de toda la máquina están hechas de acero inoxidable 304 o material de aleación de aluminio (excluidas las piezas móviles)
La parte en contacto con el material está hecha de acero inoxidable 304
Diagrama esquemático de escala combinada:
Parámetros técnicos de la escala combinada:
HX-A14 Balanza combinada de microcomputadora resistente al agua de acero inoxidable 1.6L con 14 cabezas
Parámetros técnicos:
Rango de peso: 100 a 2000 g
Velocidad de pesaje: ≤ 60 bolsas/min (varía según el peso del embalaje y las características del material)
Rango de exactitud de pesaje: nivel X (0,5), aproximadamente ± 0,5-2 g (dependiendo de la situación del material)
Capacidad de las tolvas: 1600 ml
Placa de vibración principal: tipo de vibración
Método de conducción: motor paso a paso
Material del cuerpo: acero inoxidable 304
Material de las tolvas de balanza: acero inoxidable plano 304.
La potencia de la fuente de alimentación: AC 220V/50HZ 2.5KW/16A
Diagrama esquemático del ascensor de material de cubo tipo Z (tipo 304):
Parámetros técnicos:
Capacidad de transporte: 0-10 metros cúbicos por hora (calculado sobre la base de un coeficiente de carga de 0,5)
Alturas de las salidas: 3600 mm (dependiendo de la altura del equipo)
Las demás máquinas y aparatos, incluidos los aparatos de la partida 8471
Cadena: acero inoxidable 304
Material del cubo de elevación: PP, capacidad total de 2.2L
Tamaño de la ranura de vibración: 1000L x 280W x 100H
Material del soporte: plástico de pulverización de acero ordinario, material de la trampilla del material: acero inoxidable 304
Volumen de las tolvas: 60L
Control: Equipado con una caja de control, regulación de velocidad de frecuencia variable, incluido un dispositivo de nivel del condensador
Potencia de la fuente de alimentación: 220V 50Hz monofásico 750W
Peso total: 200 kg
Incluidas las funciones de eliminación de astillas (equipadas con varilla magnética y vibrador de sedimentos) y de detección y no detección de polvo:La eliminación de hierro se refiere a la absorción de objetos que contienen hierro en la barra de hierro cuando sale la tolva de alimentaciónEl deflector puede ser reemplazado, y los sin agujeros se utilizan para empacar materiales finos (como frutas pequeñas).
Diagrama de visualización de la máquina de codificación inteligente de impresión por transferencia de calor:
